■解析方法

・ 亀裂の発生点を、構造中に仮定する。
　 また、亀裂が成長する経路は事前にわかっているものとして、亀裂の進展解析を行う。
・ 亀裂は要素の端に沿って進行すると想定する。
・ 構造メッシュ中で、要素は亀裂の進展経路に沿って順に分離される。
　 その位置は、「二重節点」を用いて境界として定義しておく。

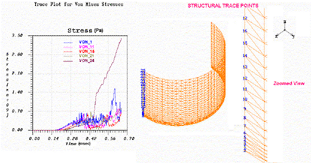

・ 亀裂先端の応力（主応力、もしくはフォン・ミーゼス応力）が、指定された限界値に達すると、
　 この亀裂の先端で得られた節点の移動量が、構造メッシュにおけるクラックとなる。
・ 新しい亀裂の先端を、亀裂進展経路に沿った次の節点に置く。
・ 亀裂進展経路に沿った６面体要素を変形させる。
・ 流体要素は、変形した構造メッシュと一致する様に、自動的にメッシュを切り直す。

---

■問題の設定

構造−メッシュ
　　　1680個の３節点シェル要素
流体−メッシュ
　　　20736個の８節点６面体要素 と、６節点で表現された「くさび要素」
構造部分
　　　・線形弾性
　　　・E = 2.1e11 N/m2
　　　・ポアソン比 = 0.3
　　　・密度 = 7800 Kg/m3
流体部分
　　　・非圧縮
　　　・粘性係数 = 0.0001001 N･s/m2
　　　・プラントル数 = 0.91
　　　・二相の状態方程式

---

図１	図２
図３	図４
図５	図６
図７	図８
図９	図１０
図１１	図１２
